คู่มือเครื่อง CNC

วิธีการตั้งความยาวดอกอัตโนมัติและการตั้งดอกกับหน้าโต๊ะ (สำหรับ4500nt และ 4500Ant)

การตั้งดอกอัตโนมัติ

คลิกที่ Offset/Setting หรือ F3
คลิกที่ Offset/Setting หรือ F3

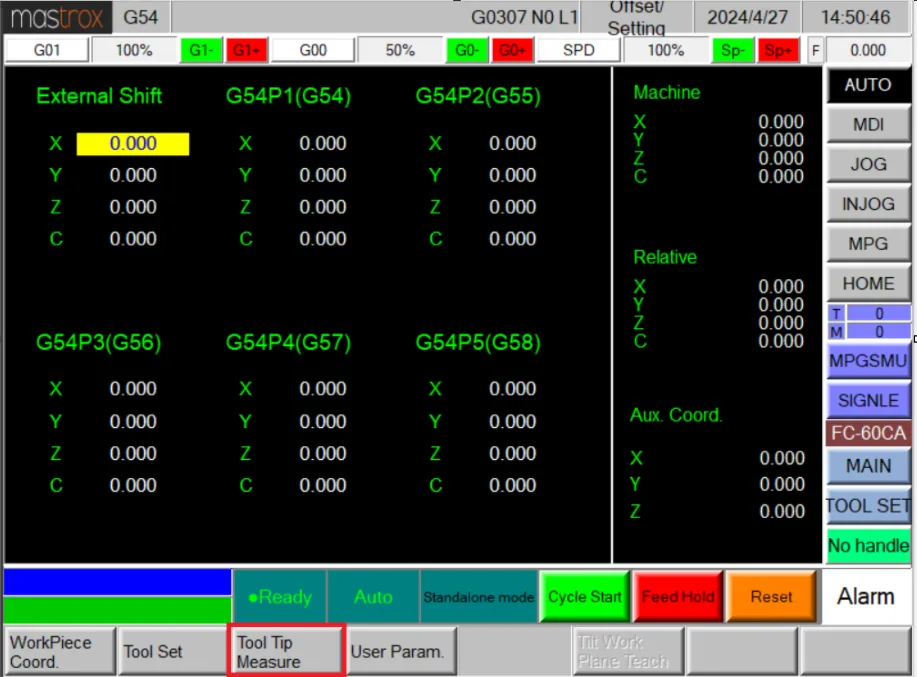

จากนั้นคลิกที่ Tool Tip Measure หรือ F3
จากนั้นคลิกที่ Tool Tip Measure หรือ F3

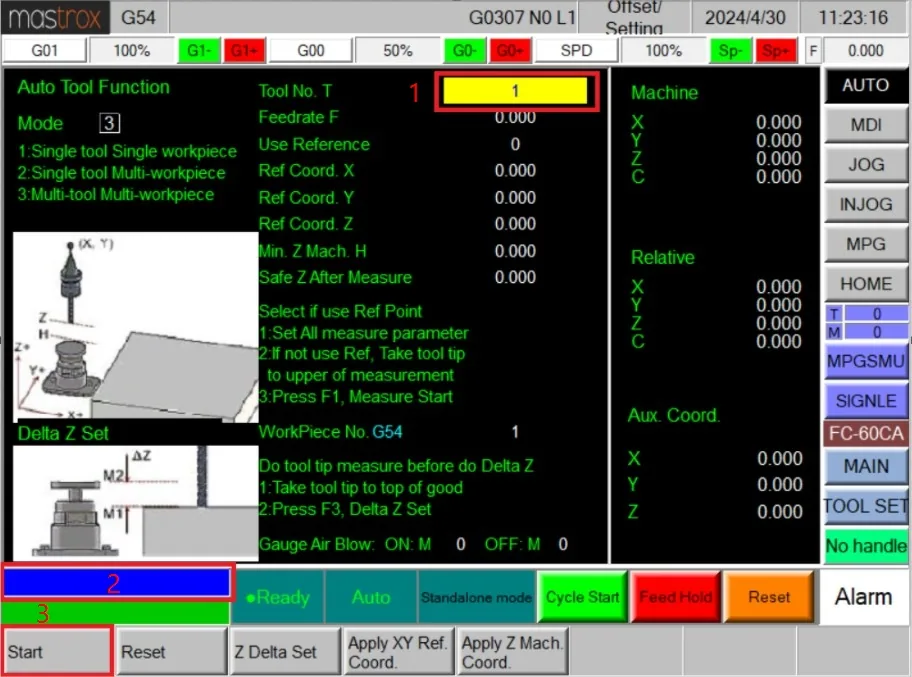

จากนั้นให้มาคลิกที่ช่อง Tool No. T ให้กรอบสีเหลืองขึ้นมา จากนั้นให้มาคลิกที่ช่องสีฟ้า แล้วพิมพ์เลขแต่ละ Tool จากนั้นกด E
จากนั้นให้มาคลิกที่ช่อง Tool No. T ให้กรอบสีเหลืองขึ้นมา จากนั้นให้มาคลิกที่ช่องสีฟ้า แล้วพิมพ์เลขแต่ละ Tool จากนั้นกด Enter แล้วกด Start หรือ F1

*สำหรับเครื่อง 4500 nt จะมี 4 Spindle เราจะพิมพ์เลข 1 แทนTool 1 พิมพ์ 2 แทนTool 2 พิมพ์ 3 แทนTool 3 พิมพ์ 4 แทนTool 4 เมื่อเราเลือก Tool แล้วให้เราเลือกโหมด AUTO แล้วกด Start หรือ F1 รอจนเครื่องทำงานเสร็จสถานะเครื่องเป็น Ready ถึงจะทำ Tool ต่อไปได้ เป็นอันเสร็จสิ้นการตั้งความยาวดอก
*สำเครื่อง 4500 Ant จะมี 1 Spindle และสามารถเปลี่ยนToolได้ 12 Tool เราก็จะพิมพ์ 1-12 ได้เลย
เมื่อเราเลือก Tool แล้วให้เราเลือกโหมด AUTO แล้วกด Start หรือ F1 รอจนเครื่องทำงานเสร็จสถานะเครื่องเป็น Ready ถึงจะทำ Tool ต่อไปได้ เป็นอันเสร็จสิ้นการตั้งความยาวดอก

การตั้งดอกกับหน้าโต๊ะ

เมื่อเราทำการตั้งความยาวดอกเสร็จสิ้นแล้วให้เราขยับเครื่องมาทางด้านหน้าเครื่องให้พอได้ต่ำแหน่งที่เหมาะสม จากนั้นใช้โหมด MPG ขยับแกรน Z- ลงมาให้เกือบถึงไม้รองหน้าโต๊ะ จากนั้นให้เราเปิด Vacuum ให้ Vacuum นั้นดูดไม้รองหน้าโต๊ะยุบลงไป และค่อยๆขยับแกรน Z- ลงไปให้ถึงไม้รองหน้าโต๊ะ จากนั้นเราจะทำการตั้งค่า Z delta set

วิธีการตั้งค่า Z delta set

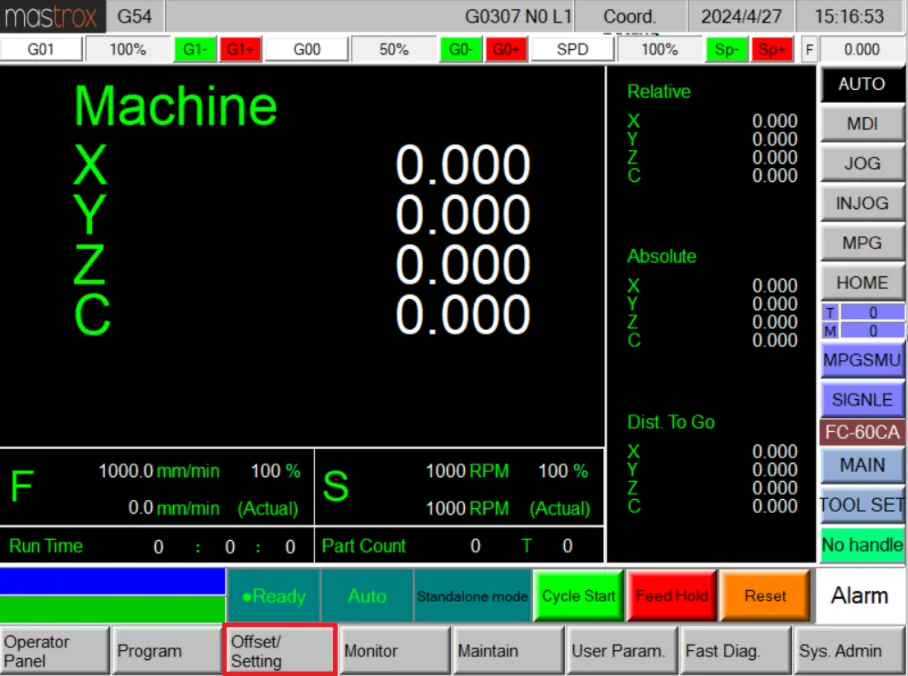

ขั้นตอนแรกเข้าไปที่ F3 Offset/Setting
ขั้นตอนแรกเข้าไปที่ F3 Offset/Setting
จากนั้นเขัา F3 Tool Tip Measure
จากนั้นเขัา F3 Tool Tip Measure

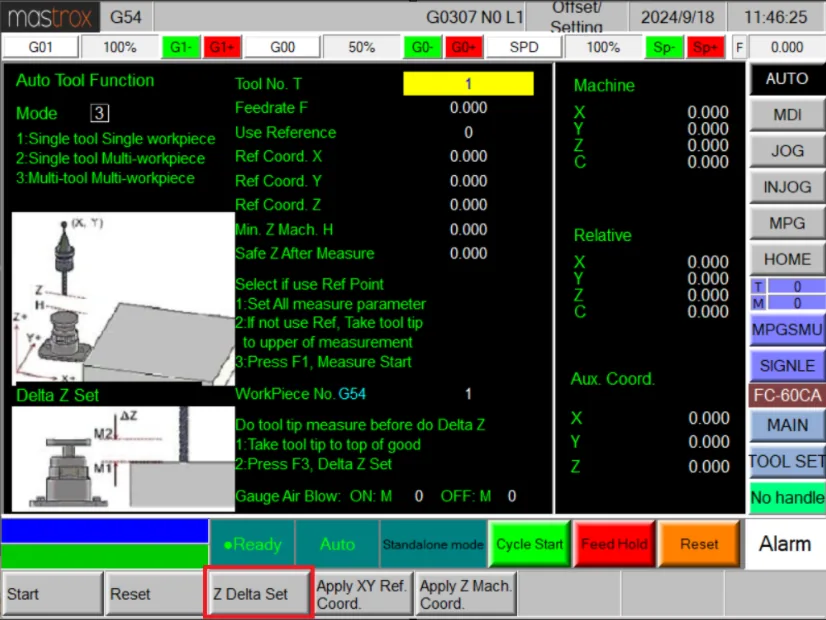

จากนั้นกด F3 Z Delta Set รอจนกว่าสถานะเครื่องเป็น Ready เป็นอันเสร็จสิ้น
จากนั้นกด F3 Z Delta Set รอจนกว่าสถานะเครื่องเป็น Ready เป็นอันเสร็จสิ้น
